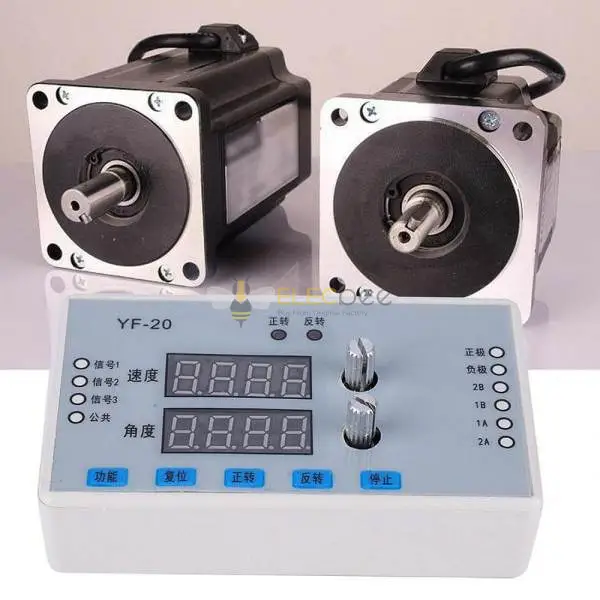

Elecbee YF-20 스테퍼 모터 스피드 컨트롤러 LED 디스플레이 스테퍼 모터 속도 드라이버가있는 주지사



모델 : YF-20

제어 전압 : 7 ~ 30V

현재 : 2A 내

계단 모터 :

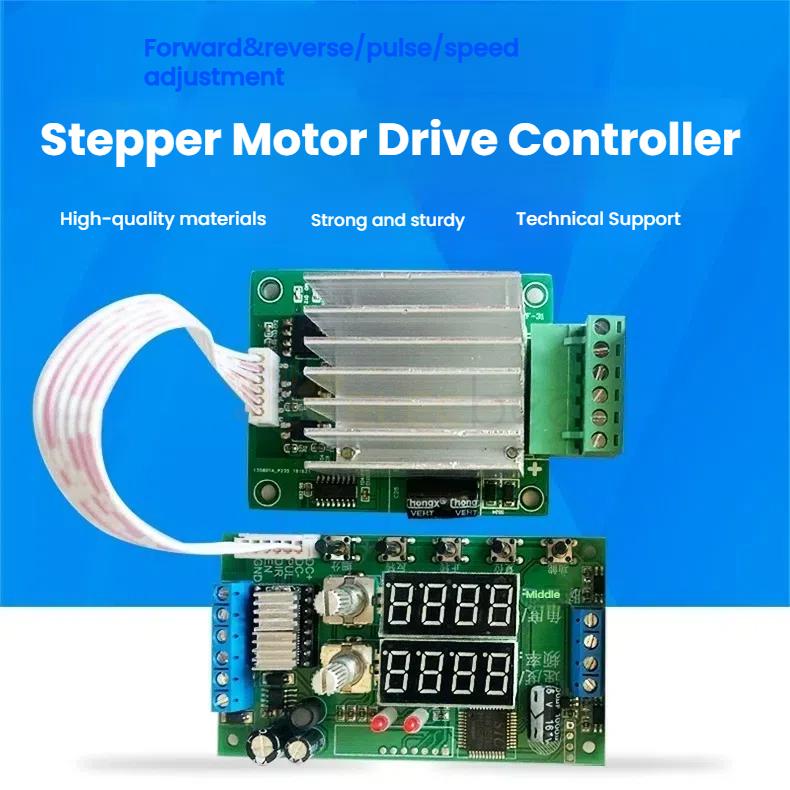

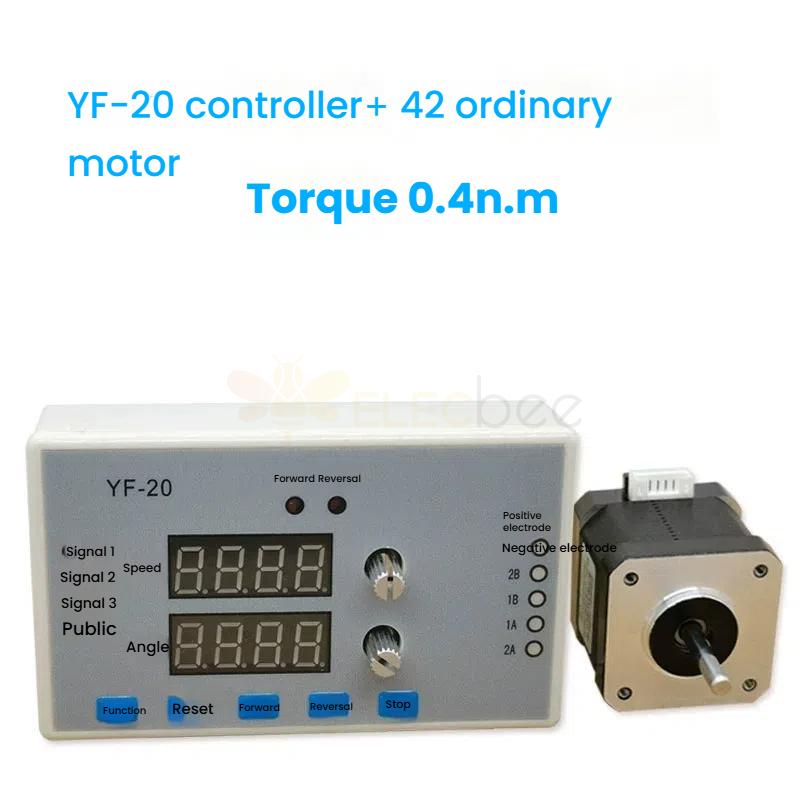

1#：내부 드라이브 + 42 스테퍼 모터

2#：외부 드라이브 + 57 스테퍼 모터

속도 설명 : 실시간 속도 조절 : 0.1 ~ 999 rpm; (대부분의 42,57 스테퍼 모터는 최대 350 rpm입니다)

각도 : 1 ~ 9999도를 설정할 수 있습니다. 원에서 360도; 사용자는 거리를 실행하기 위해 자신의 요구를 전환 할 수 있습니다



• P--1 : 순간 작전; 고정시 회전하고 릴리스되면 중지됩니다.
• p--2 : 자기 잠금; 전방 회전을 유지하려면 누릅니다. 역 회전을 유지하려면 누릅니다. 석방 될 때 멈추지 않습니다.
• p- 3 : 신호 1; 특정 각도와 정지로 앞으로 회전합니다. 신호 2; 특정 각도와 정지로 반전을 회전시킵니다.
• p--4 : 신호 1; 특정 각도와 정지로 앞으로 회전합니다. 신호 2; 원점으로 뒤로 돌면 회전하고 정지합니다.
• P- 5 : 신호 1; 특정 각도와 정지로 앞으로 회전합니다. 신호 1 다시; 원점으로 뒤로 돌면 회전하고 정지합니다.
• p- 6 : 신호 1; 특정 각도와 정지로 앞으로 회전합니다. 신호가 사라집니다. 원점으로 뒤로 돌면 회전하고 정지합니다.
• P--7 : 전원 온 후, 두 한계 사이에서 앞뒤로 순환합니다 (신호 1, 신호 2).

• 기능 버튼 : 기능 선택을 입력하려면 2 초 동안 긴 누르십시오. 기능 조정을위한 짧은 프레스; 조정 후 설정 모드를 자동으로 저장하고 종료하려면 2 초를 기다리십시오.
• 재설정 버튼 : 2 초 동안 긴 눌러 모터를 뒤집고 원점 제한을 찾으십시오 (신호 3). 이 기능은 사용자가 한계 센서를 연결하여 신호 3를 연결해야합니다.
• 전진 버튼 : 신호 1과 동일합니다.
• 리버스 버튼 : 신호 2와 동일합니다.
• 중지 버튼 : 신호 3과 동일합니다.
